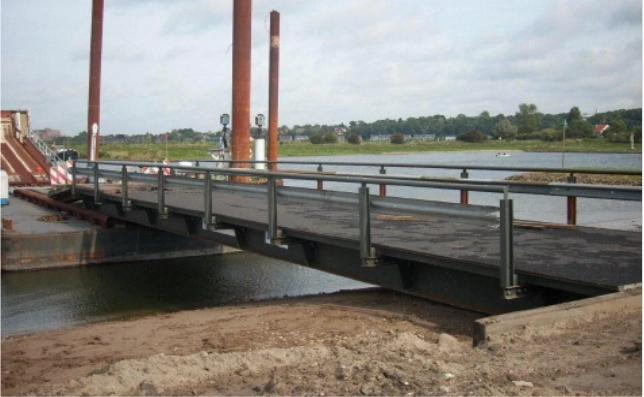

Puente Retro Long Span – Su solución para luces libres de hasta 85 m
El puente Retro Long Span se ha desarrollado como puente auxiliar para grandes luces de hasta 85 m, en varios tramos. La base del cálculo es el Eurocódigo, con un modelo de carga máxima de LM1 α de 0,5.
Las estructuras de celosía laterales permiten una altura de construcción relativamente baja con grandes anchuras de paso.
Son posibles anchuras de paso de 6 y 10,5 metros, excluyendo una acera elevada de 700 mm de ancho a ambos lados entre las placas del guardarraíl.
ContactoLos elementos del puente Retro Long Span se entregan premontados en el lugar de la obra y se ensamblan allí según la configuración deseada.
La celosía, con una altura de 5,5 m, tiene longitudes de tramo estándar de 5,0 m, con una altura de tablero de aproximadamente un metro. Para puentes de varios tramos, también podemos proporcionar apoyos intermedios estándar sobre su estructura de cimentación.
El puente Retro Long Span (RLS) tiene una celosía clásica como viga principal y sus componentes individuales pueden transportarse en contenedores estándar.
Eurocódigo
Modelo de carga máxima de LM1 α de 0,5.
Dimensiones
Longitud variable en múltiplos de 5 m | Posibilidad de luces de hasta 85 m | Posibilidad de mayores longitudes de puente con apoyos intermedios | Anchuras de paso variables de 6 y 10,5 metros | La altura de construcción es de aprox. 1 m (Altura del asiento de apoyo 190 mm)
Carga de impacto
Placas de guardarraíl estándar montadas contra la parte superior de la celosía
Otras características
Puente transportable en componentes sueltos por contenedor | Montaje en varios tramos | Pasos de cables y tuberías en la celosía | El puente es lanzable
